RSM485CT
5V供电、单路、低速RS485隔离收发器
|
 |
- 单一输入电源供电
- 无隔离输出电源脚
- 最多可连接64个节点
- 电磁辐射EMI极低
- 工作温度范围：-40℃ ~ +85℃
- 集成电源隔离、信号隔离和总线ESD保护功能
|
|
RSM485CT主要功能将是逻辑电平转换为RS-485协议的差分电平，实现信号隔离;是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带定压隔离电源，可实现2500VDC 电气隔离。产品可方便地嵌入用户设备，使设备轻松实现RS-485协议网络的连接功能。
- 额定供电电压：5V
- 信号通道数：1路
- 最大波特率：9.6Kbps
- 总线最大节点数：64个
- 隔离耐压：2500VDC
- 封装形式：DIP10

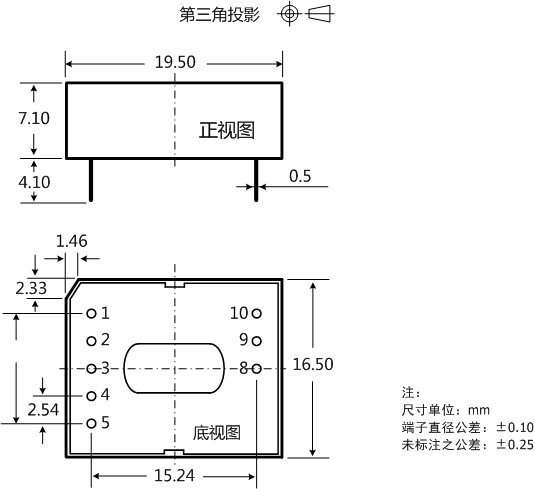

- 外观尺寸：19.5*16.5*7.1(mm)
| 引脚序号 |
引脚符号 |
功能描述 |
| 1 |
VCC |
电源输入正 |
| 2 |
GND |
电源输入地 |
| 3 |
TXD |
数据发送脚 |
| 4 |
RXD |
数据接收脚 |
| 5 |
CON |
收发控制脚 |
| 8 |
B |
RS-485 B脚 |
| 9 |
A |
RS-485 A脚 |
| 10 |
RGND |
隔离输出电源地 |
|
规格参数 |
最大极限参数 |
| 超出以下极限值使用，可能会造成模块永久性损坏， |
| 项目 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 输入电压范围 |
RSM3485CT |
-0.7 |
3.3 |
5 |
V dc |
| RSM485CT |
-0.7 |
5 |
7 |
| 引脚耐焊接温度 |
手工焊接@3~5秒 |
-- |
370 |
-- |
℃ |
| 波峰焊焊接@5~10秒 |
-- |
265 |
-- |
| 热拔插 |
-- |
不支持 |
注：该系列模块没有输入防反接功能，严禁输入正负接反，否则会造成模块不可逆转的损坏。
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 输入电压 |
VCC |
RSM3485CT |
3.15 |
3.3 |
3.45 |
VDC |
| RSM485CT |
4.75 |
5 |
5.25 |
| TXD逻辑电平 |
高电平 |
VIH |
|
0.7VCC |
-- |
VCC+0.5 |
| 低电平 |
VIL |
|
0 |
-- |
0.3VCC |
| RXD逻辑电平 |
高电平 |
VOH |
IRXD=4mA |
VCC-0.4 |
VCC-0.2 |
-- |
| 低电平 |
VOL |
IRXD=4mA |
-- |
0.2 |
0.4 |
| CON控制电平 |
高电平 |
VCON_H |
RSM3485CT |
2.3 |
-- |
VCC+0.5 |
| RSM485CT |
3.8 |
-- |
VCC+0.5 |
| 低电平 |
VCON_L |
|
0 |
-- |
0.3VCC |
| TXD驱动电流 |
ITXD |
|
2 |
|
|
mA |
| CON驱动电流 |
ICON |
|
5 |
|
|
| RXD输出电流 |
IRXD |
|
|
|
10 |
| TXD上拉电阻 |
RTXD |
|
|
10 |
|
kΩ |
| 串行接口 |
RSM3485CT |
3.3V 标准UART接口 |
| RSM485CT |
5V 标准UART接口 |
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 内置隔离输出电源电压 |
VO |
标称输入电压 |
-- |
-- |
-- |
VDC |
| 差分输出电压（A-B） |
VOD |
标称输入电压，差分负载为54Ω |
1.5 |
-- |
VO |
| 差分输出电流（A-B） |
IOD |
28 |
-- |
-- |
mA |
| 总线接口保护 |
|
ESD静电保护 |
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 内置上下拉电阻 |
|
|
-- |
22 |
-- |
kΩ |
| 收发器输入阻抗 |
|
-7V≤VCM≤+12V |
96 |
-- |
-- |
| 数据发送延时 |
|
|
-- |
-- |
80 |
μs |
| 数据接收延时 |
|
|
-- |
-- |
80 |
| 收发状态延时 |
TRTT, TTTR |
-- |
-- |
25 |
-- |
μs |
| 项目 |
输入 |
输出 |
| 发送功能 |
CON |
TXD |
A |
B |
| 0 |
1 |
1 |
0 |
| 0 |
0 |
0 |
1 |
| 接收功能 |
CON |
VA-VB |
RXD |
| 1 |
≥-10mV |
1 |
| 1 |
≤-200mV |
0 |
| 1 |
-200mV＜VA-VB＜-10mV |
不确定状态 |
| 项目 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 电气隔离 |
|
两端隔离（输入、输出相互隔离） |
| 隔离电压 |
测试时间1分钟，漏电流<5mA，湿度<95% |
-- |
2.5K |
-- |
VDC |
| 工作温度范围 |
输出为满载 |
-40 |
-- |
+85 |
℃ |
| 存储温度 |
-- |
-55 |
-- |
+105 |
℃ |
| 存储湿度 |
无凝结 |
-- |
-- |
95 |
% |
| 工作时外壳温升 |
|
-- |
20 |
-- |
℃ |
| 使用环境 |
周围环境存在灰尘、强烈振动、冲击以及对产品元器件有腐蚀的气体可能会对产品造成损坏 |
| 项目 |
条件 |
| 外壳材料 |
黑色阻燃耐热塑料（UL94-V0） |
| 封装尺寸 |
19.50*16.50*7.10mm |
| 重量 |
4.0g（标称） |
| 冷却方式 |
自然空冷 |
| 分类 |
项目 |
参数 |
等级 |
| EMS |
静电放电抗扰度 |
IEC/EN 61000-4-2 Contact ±4KV/Air ±8KV（裸机） |
Perf.Criteria B |
| IEC/EN 61000-4-2 Contact ±8KV/Air ±15KV（推荐电路见图2/ 图3） |
Perf.Criteria B |
| 脉冲群抗扰度 |
IEC/EN 61000-4-4 ±2KV |
Perf.Criteria B |
| 雷击浪涌抗扰度 |
IEC/EN 61000-4-5 共模 ±2KV（裸机） |
Perf.Criteria B |
| IEC/EN 61000-4-5 差模 ±2KV，共模 ±4KV（推荐电路见图2/ 图3） |
Perf.Criteria B |
| 传导骚扰抗扰度 |
IEC/EN61000-4-6 3Vr.m.s |
Perf.Criteria A |
使用注意事项 |
MCU IO口电平匹配 |
RSM485CT的TXD、RXD和CON脚接口匹配电平为5V，不支持3.3V系统电平；RSM3485CT的TXD、RXD和CON脚接口匹配电平为3.3V，不支持5V系统电平。 |
| |
模块RS485 A-B总线电平阈值说明 |
从真值表特性可知，该系列嵌入式隔离RS-485收发器模块当A/B线差分电压大于等于-40mV 时，模块接收电平为高；当 A/B 线差分电压小于等于-200mV时，模块接收电平为低；当A/B 线差分电压大于-200mV且小于-10mV时，模块接收电平为不确定状态，设计时要确保模块接收不处于该状态。所以用户在设计或应用RS-485网络时，要根据实际情况来决定是否加120Ω终端电阻。使用原则：不管RS-485网络处于静态或动态情况，都必须保证A/B线差分电压不在-200mV与-10mV之间，否则会出现通讯错误的现象。 |
| |
模块RS485收发数据控制引脚CON电平说明 |
从真值表特性可知，该系列嵌入式隔离RS-485收发器模块都是在CON脚为低电平时发送数据，CON脚为高电平时接收数据，与普通RS-485收发器芯片收发控制电平相反。因此，如果客户想改为与普通RS-485收发器芯片的收发控制电平相同，那么推荐用户在MCU与模块CON脚之间加一个反向电路。
|
| |
模块引脚说明 |
模块6、未引出，未使用引脚7、10 时，请悬空此引脚；
用户使时一定要避免VO脚与RGNDRGND脚短路，否则会损坏模块，另外VO脚最好只用于上拉电阻路，不要用于其它电路供。 |
| |
屏蔽线的使用 |
数据传输线请选用带屏蔽的双绞线，同一网络的屏蔽层请单点接大地；若要求RS-485网络具有更好的抗干扰能力，可使用双层屏蔽双绞线，每个节点的RGND连接至内屏蔽层，外屏蔽层再单点连接至大地。 |
| |
同系列产品型号表：
| 产品型号 |
特性 |
供电电压
(V) |
波特率
(bps) |
节点数 |
通道数 |
隔离耐压
(V.DC) |
封装 |
环境温度
(℃) |
| RSM3485CT |
低速-无隔离输出电源脚 |
3.3 |
9.6K |
64 |
1 |
2500 |
DIP |
-40~85 |
| RSM485CT |
低速-无隔离输出电源脚 |
5 |
9.6K |
64 |
1 |
2500 |
DIP |
-40~85 |
