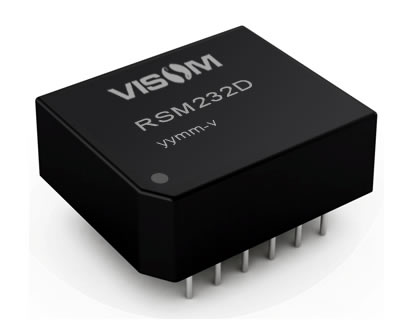

RSM232D
3.15-5.25V供电、双路、高速RS232隔离收发器
|
 |
- 3.15V-5.25V超宽电压输入电源供电
- 无隔离输出电源脚
- 点对点通信
- 电磁辐射EMI极低
- 工作温度范围：-40℃ ~ +85℃
- 总线具有高达15kV的ESD防护能力
|
|
RSM232D是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达235kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型（HBM）超过±15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小，集成度高的特点。
- 额定供电电压：3.15V-5.25V
- 信号通道数：2路
- 最大波特率：235Kbps
- 总线最大节点数：2个
- 隔离耐压：2500VDC
- 封装形式：DIP8

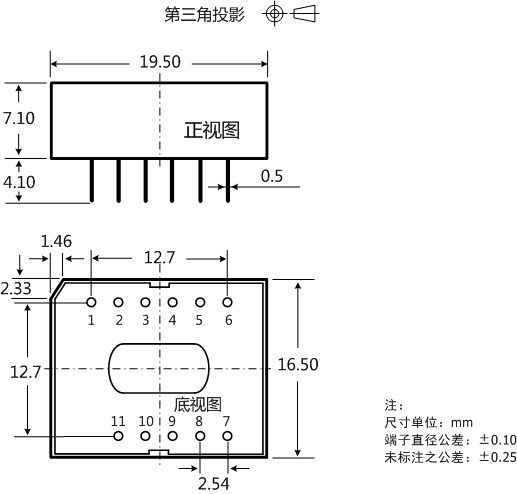

- 外观尺寸：19.5*16.5*7.1(mm)
| 引脚序号 |
引脚符号 |
功能描述 |
| 1 |
VCC |
电源输入正 |
| 2 |
GND |
电源输入地 |
| 3 |
TXD1 |
发送脚1 |
| 4 |
RXD1 |
接收脚1 |
| 5 |
TXD2 |
发送脚2 |
| 6 |
RXD2 |
接收脚2 |
| 7 |
R2IN |
RS-232接收器输入2 |
| 8 |
T2OUT |
RS-232接收器输出2 |
| 9 |
R1IN |
RS-232接收器输入1 |
| 10 |
T1OUT |
RS-232接收器输出1 |
| 11 |
RGND |
隔离输出电源地 |
|
规格参数 |
最大极限参数 |
| 超出以下极限值使用，可能会造成模块永久性损坏， |
| 项目 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 输入电压范围 |
RSM232D |
-0.7 |
5 |
6 |
V dc |
| 引脚耐焊接温度 |
手工焊接@3~5秒 |
-- |
370 |
-- |
℃ |
| 波峰焊焊接@5~10秒 |
-- |
265 |
-- |
| 热拔插 |
-- |
不支持 |
注：该系列模块没有输入防反接功能，严禁输入正负接反，否则会造成模块不可逆转的损坏。
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 输入电压 |
VCC |
RSM232D |
3.15 |
5 |
5.25 |
VDC |
| TXD逻辑电平 |
高电平 |
VIH |
|
0.7VCC |
-- |
VCC+0.5 |
| 低电平 |
VIL |
|
0 |
-- |
0.3VCC |
| RXD逻辑电平 |
高电平 |
VOH |
IRXD=-4mA |
VCC-0.4 |
VCC-0.2 |
-- |
| 低电平 |
VOL |
IRXD=4mA |
-- |
0.2 |
0.4 |
| TXD驱动电流 |
ITXD |
|
2 |
|
|
mA |
| RXD输出电流 |
IRXD |
|
|
|
10 |
| TXD上拉电阻 |
RTXD |
|
|
10 |
|
kΩ |
| 串行接口 |
RSM232D |
兼容3.3V 和 5V 标准UART接口 |
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 内置隔离输出电源电压 |
VO |
标称输入电压 |
-- |
-- |
-- |
VDC |
| 发送器输出电压 |
VOD |
标称输入电压，差分负载为3KΩ |
±5 |
±5.4 |
-- |
| 接收器输入电压 |
IOD |
|
-15 |
-- |
+15 |
| 总线接口保护 |
|
ESD静电保护 |
| 项目 |
符号 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 收发器输入阻抗 |
|
-7V≤VCM≤+12V |
3 |
5 |
7 |
kΩ |
| 数据传输延时 |
|
|
100 |
-- |
1000 |
ns |
| 项目 |
条件 |
最小值 |
标称值 |
最大值 |
单位 |
| 电气隔离 |
|
两端隔离（输入、输出相互隔离） |
| 隔离电压 |
测试时间1分钟，漏电流<5mA，湿度<95% |
-- |
2.5K |
-- |
VDC |
| 工作温度范围 |
输出为满载 |
-40 |
-- |
+85 |
℃ |
| 存储温度 |
-- |
-55 |
-- |
+125 |
℃ |
| 存储湿度 |
无凝结 |
-- |
-- |
95 |
% |
| 工作时外壳温升 |
|
-- |
20 |
-- |
℃ |
| 使用环境 |
周围环境存在灰尘、强烈振动、冲击以及对产品元器件有腐蚀的气体可能会对产品造成损坏 |
| 项目 |
条件 |
| 外壳材料 |
黑色阻燃耐热塑料（UL94-V0） |
| 封装尺寸 |
19.50*16.50*7.10mm |
| 重量 |
4.0g（标称） |
| 冷却方式 |
自然空冷 |
| 分类 |
项目 |
参数 |
等级 |
| EMS |
静电放电抗扰度 |
IEC/EN 61000-4-2 Contact ±4KV/Air ±8KV（裸机、RS-232端口） |
Perf.Criteria B |
| IEC/EN 61000-4-2 Contact ±8KV/Air ±15KV（推荐电路见图2/ 图3） |
Perf.Criteria B |
| 脉冲群抗扰度 |
IEC/EN 61000-4-4 ±2KV |
Perf.Criteria B |
| 雷击浪涌抗扰度 |
IEC/EN 61000-4-5 共模 ±2KV（裸机、RS-232端口） |
Perf.Criteria B |
| IEC/EN 61000-4-5 差模 ±2KV，共模 ±4KV（推荐电路见图2/ 图3） |
Perf.Criteria B |
| 传导骚扰抗扰度 |
IEC/EN61000-4-6 3Vr.m.s |
Perf.Criteria A |
注：
（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。
（2）此参数仅限 232 通信端口， 即 RIN、 TOUT、 RGND，测试时模块初级不接地。
（3）如没有特殊说明，本手册中的参数都是在 25℃，湿度 40%~75%，输入标称电压下测得。
同系列产品型号表：
| 产品型号 |
特性 |
供电电压
(V) |
波特率
(bps) |
节点数 |
通道数 |
隔离耐压
(V.DC) |
封装 |
环境温度
(℃) |
| RSM232D |
高速型 |
3.15-5.25 |
115K |
2 |
1 |
2500 |
DIP |
-40~85 |
更多数据请查看：
数据手册
如果您还有其他想要了解：
请联系我们
